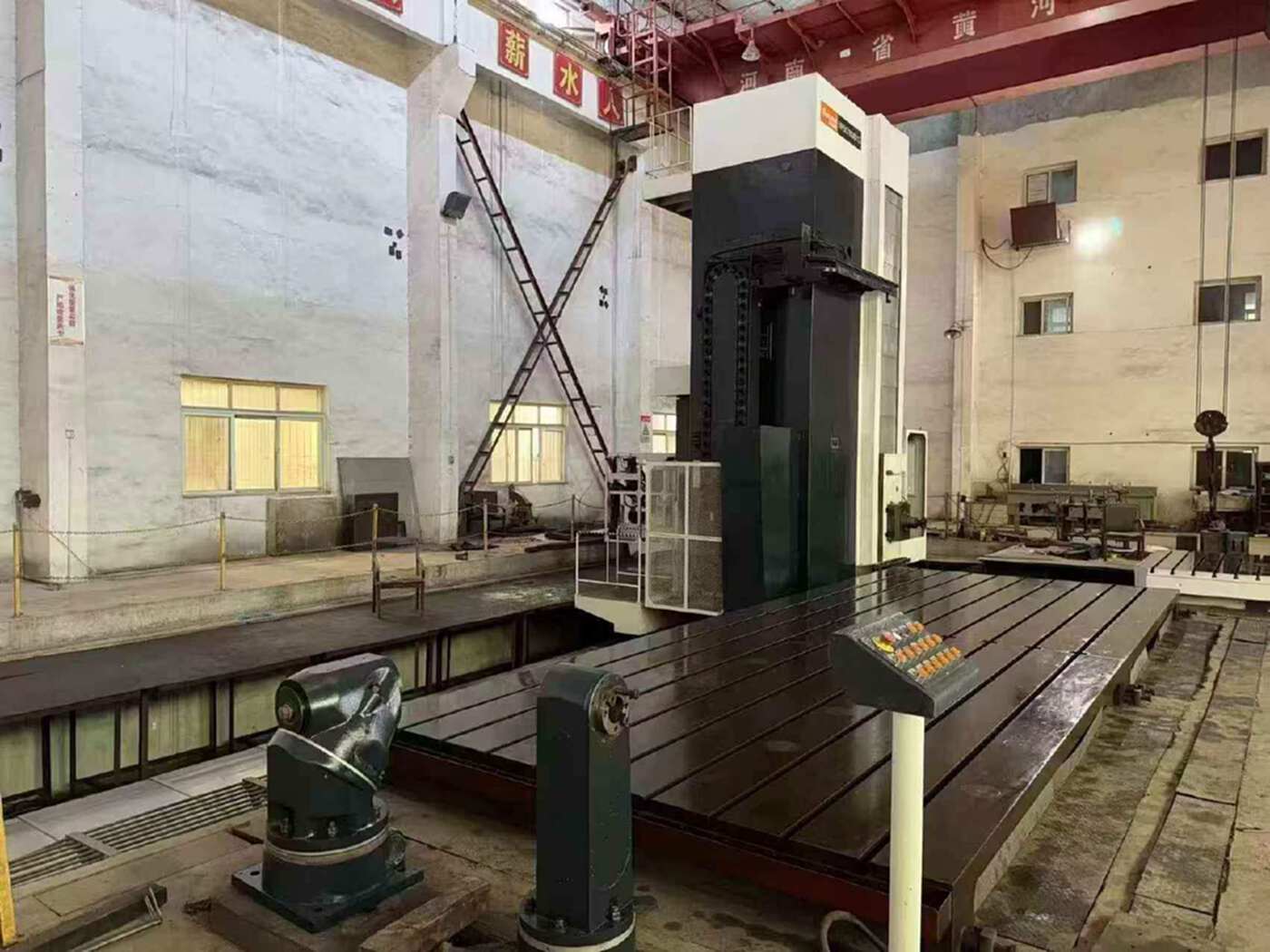

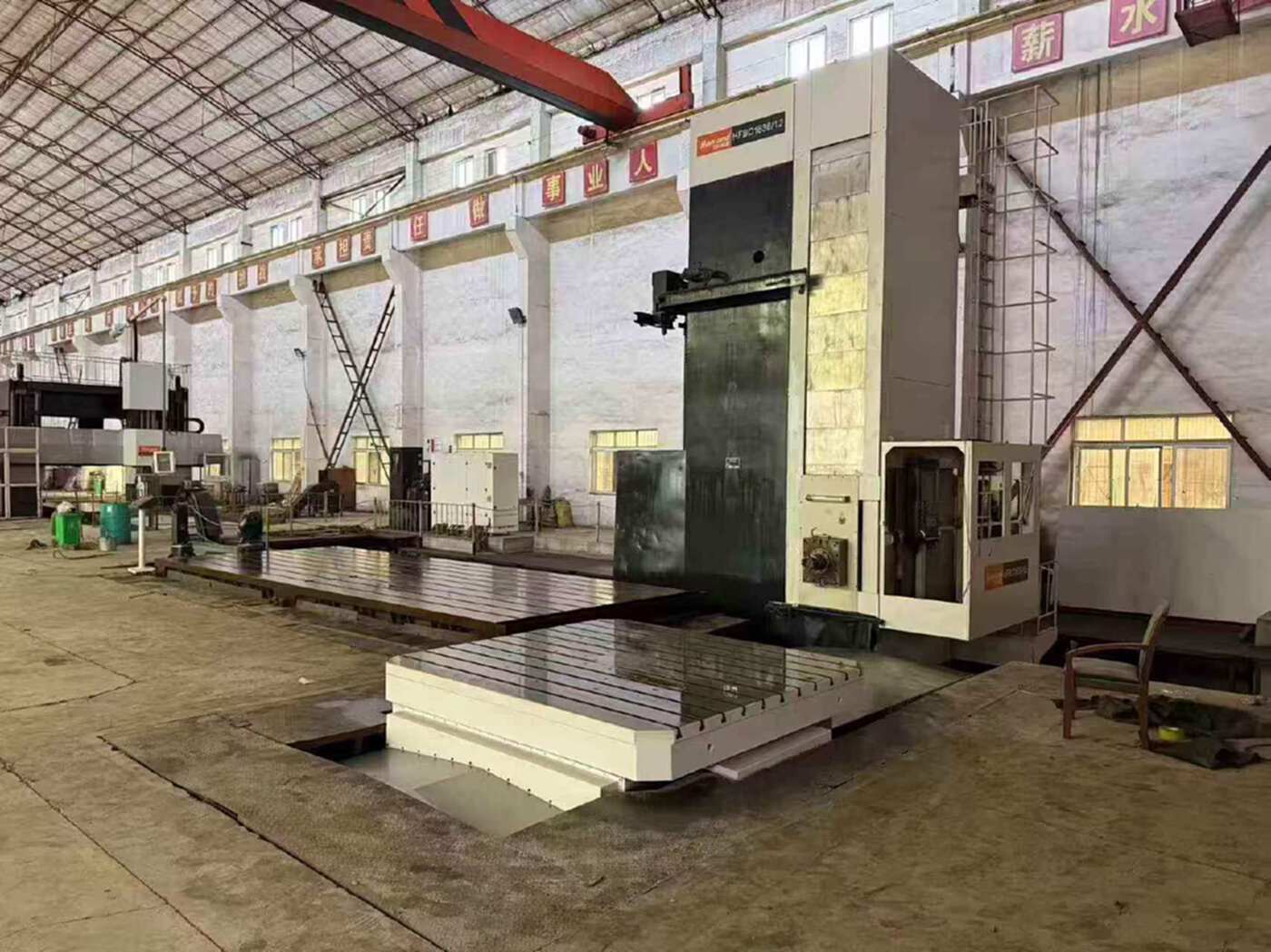

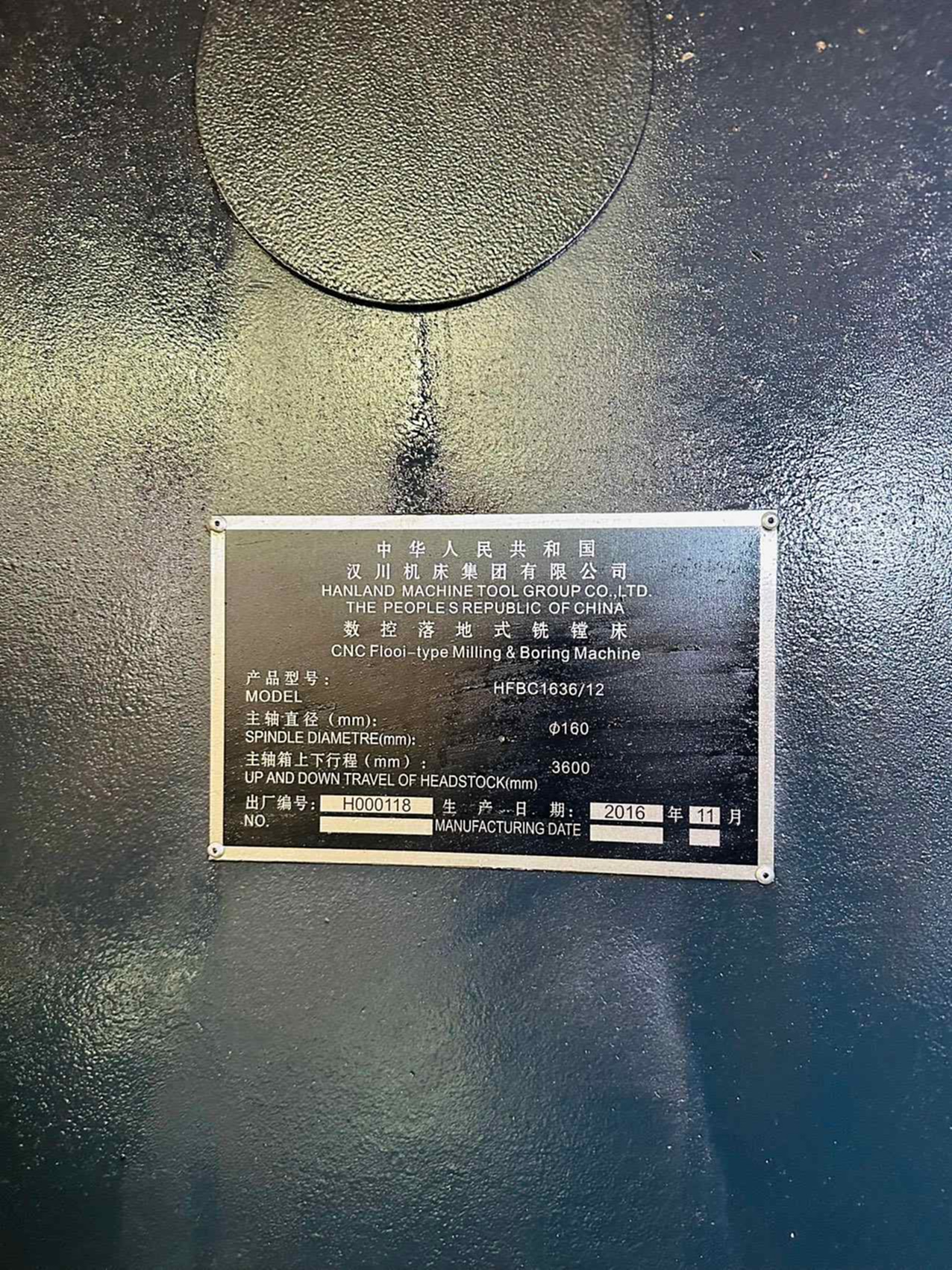

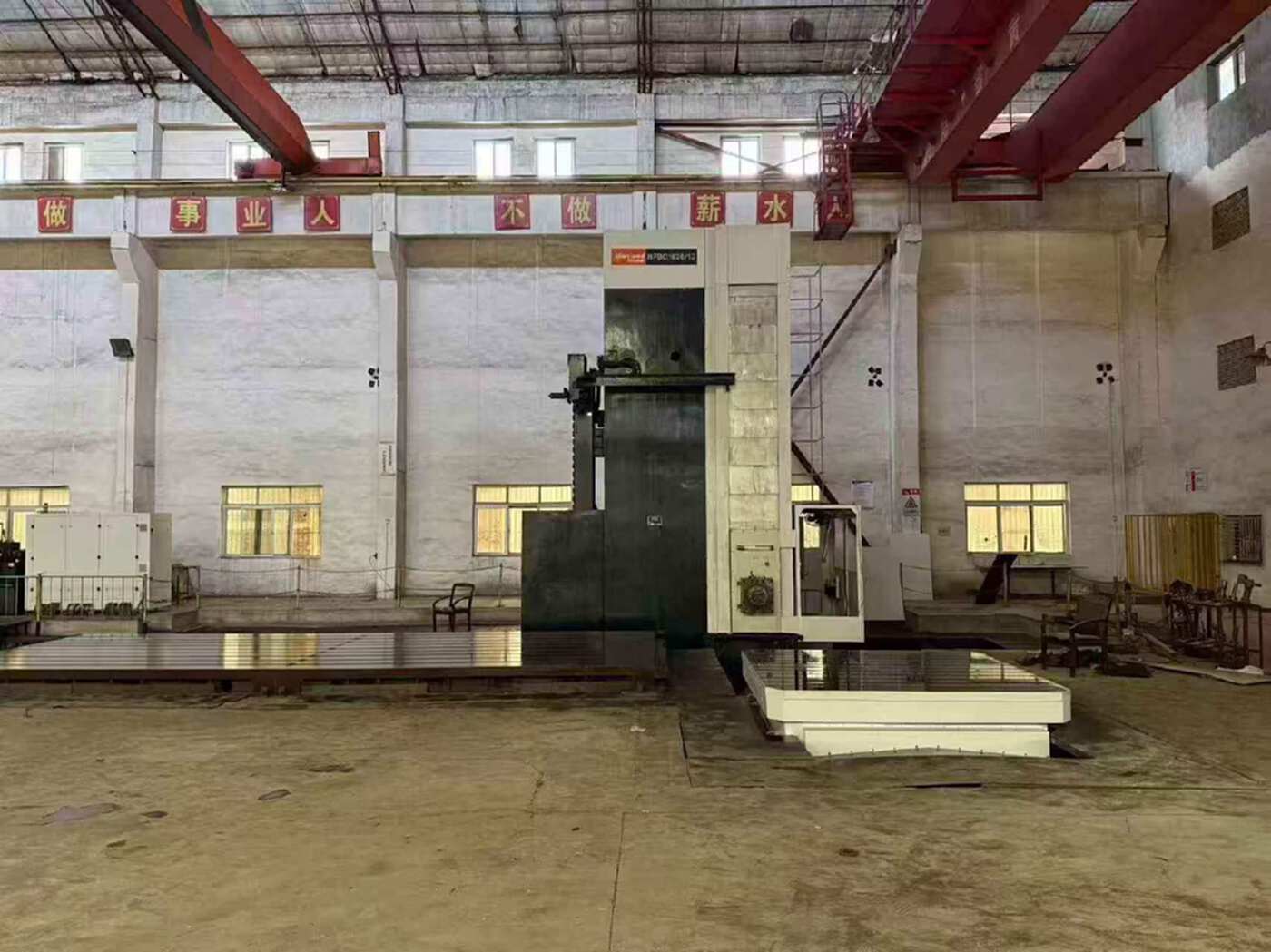

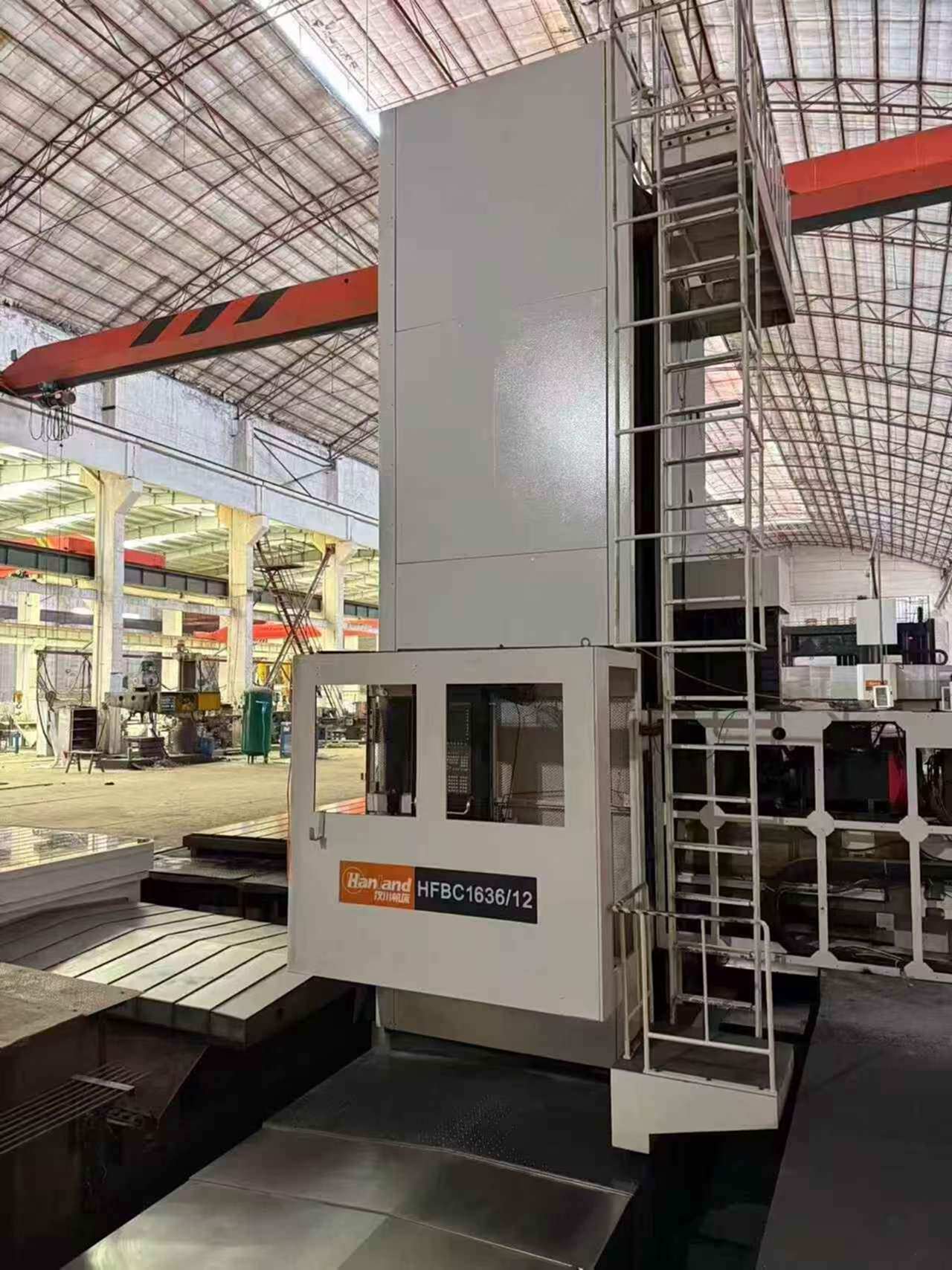

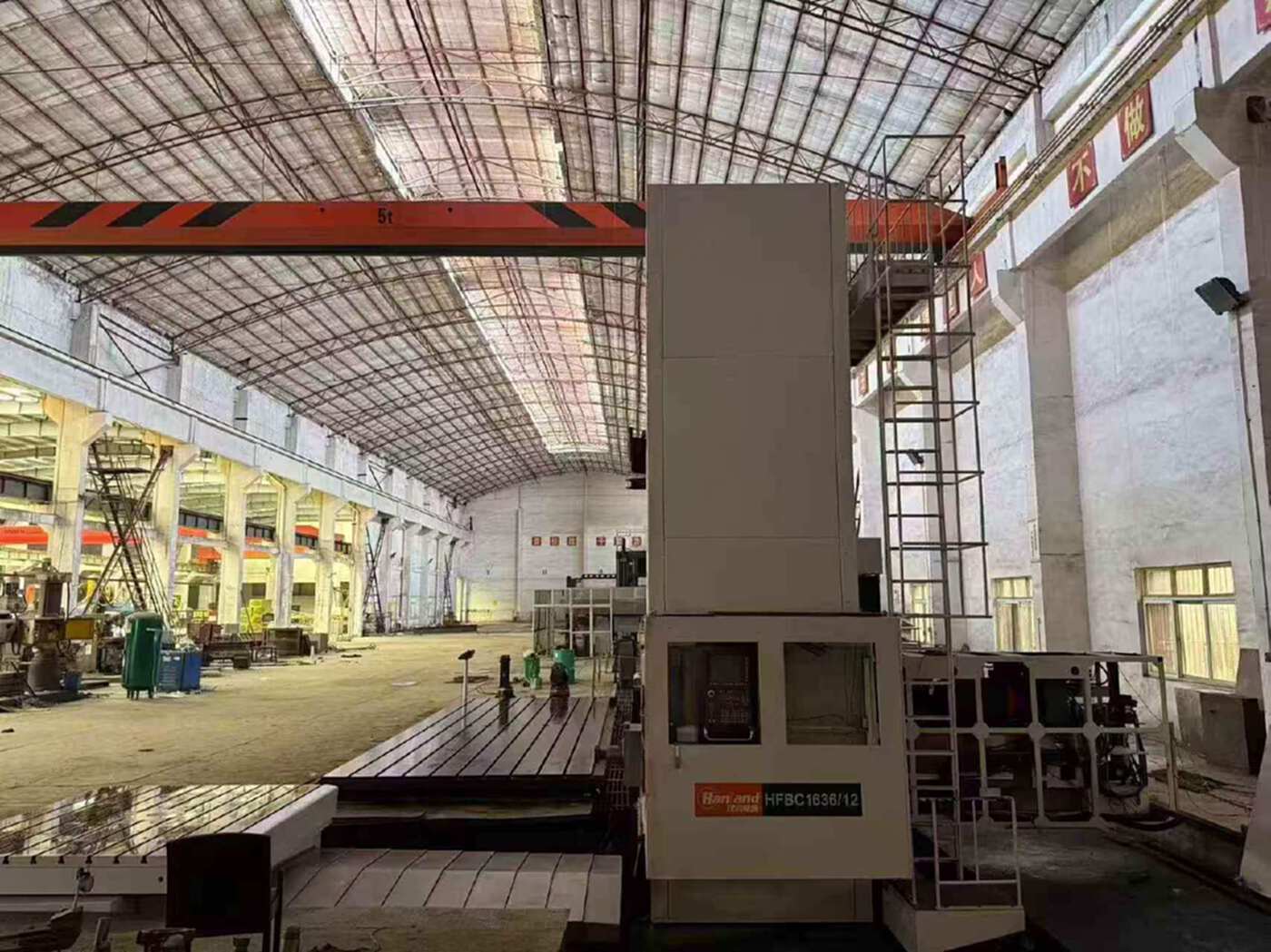

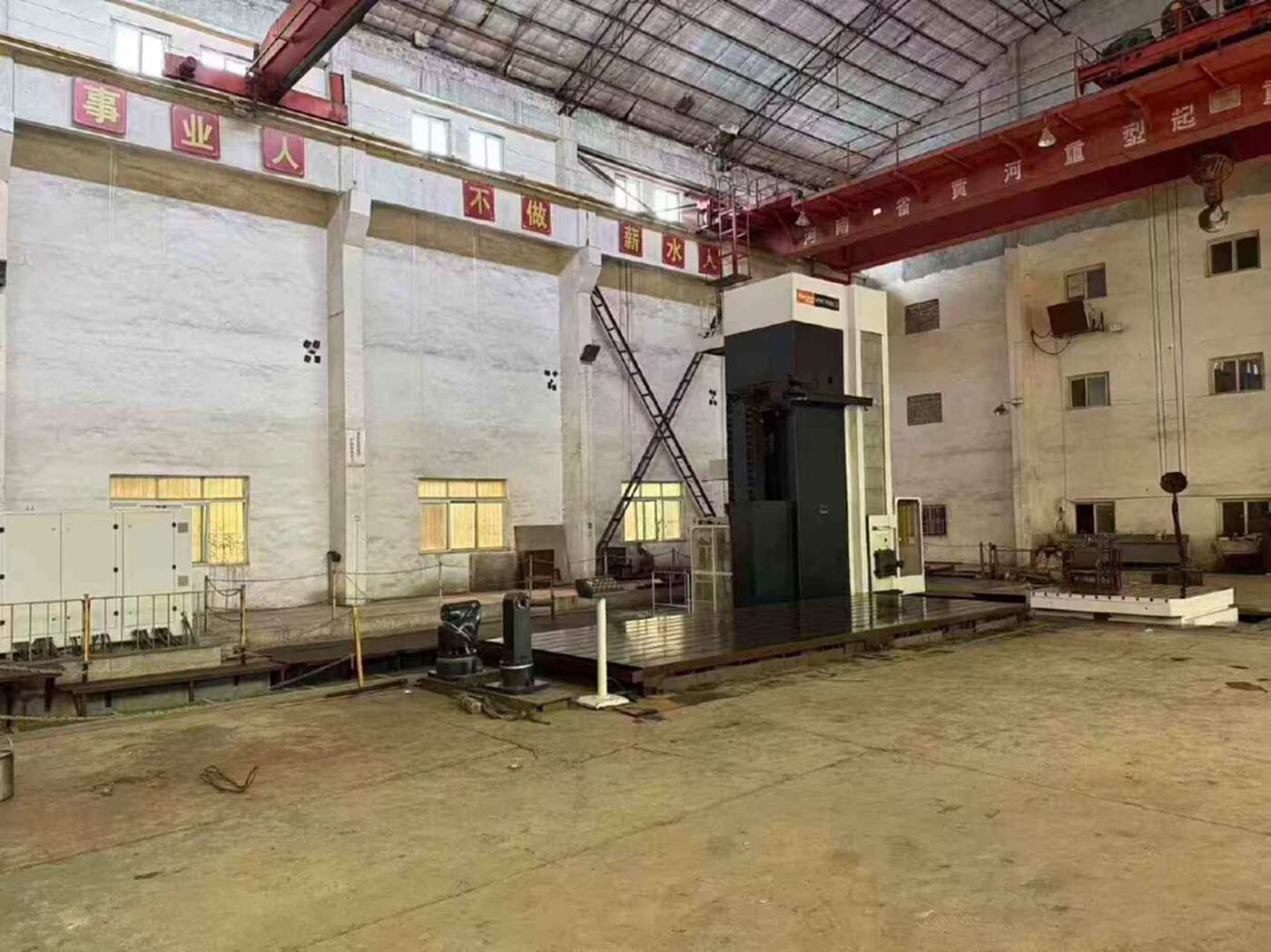

HFBC1636 落地式铣镗加工中心（选定配置版）技术参数
坐标轴行程
• X轴（纵向/床身滑座）：12000 mm
工作进给速度：1～5000 mm/min
快移速度：6000 mm/min
电机扭矩：75 N·m
• Y轴（垂直/立柱主轴箱）：3600 mm
工作进给速度：1～5000 mm/min
快移速度：6000 mm/min
电机扭矩：75 N·m
• Z轴（滑枕行程）：1250 mm
• W轴（镗轴行程）：1000 mm
• Z+W总行程：2250 mm
Z/W轴工作进给速度：1～5000 mm/min
Z/W轴快移速度：6000 mm/min
Z/W轴电机扭矩：50 N·m
主轴系统
• 镗轴直径：Φ160 mm
• 镗轴锥孔：7:24 No50
• 刀柄型式：MAS 403 BT-50；拉钉：MAS 403 P50T-1
• 铣轴端部直径：Φ240 mm
• 滑枕截面尺寸：450×500 mm
• 主轴转速范围：3～1600 rpm
• 主轴电机功率：60 kW

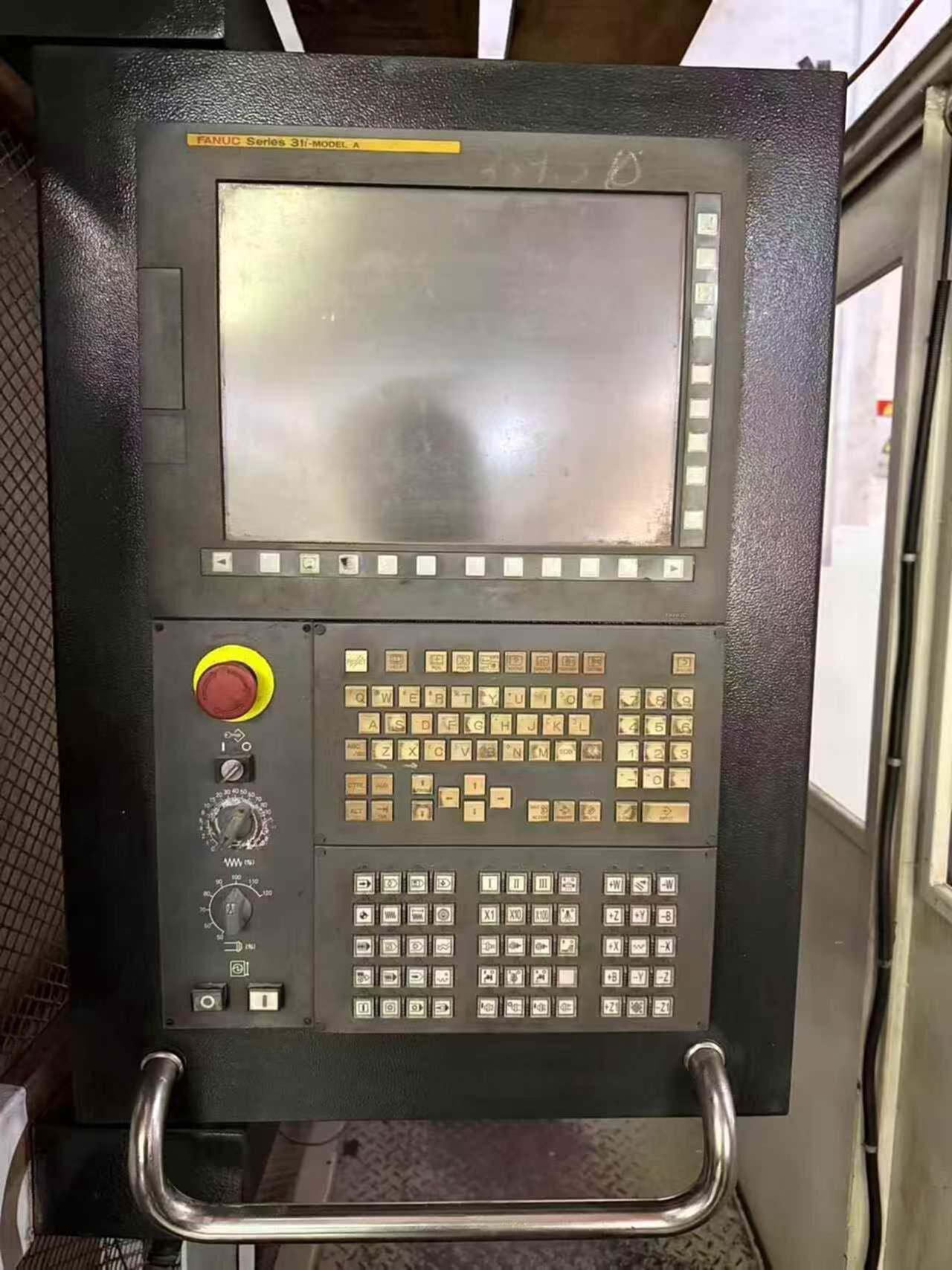

• 铣轴最大扭矩（FANUC 31i系统）：8100 N·m
• 镗轴最大扭矩：5000 N·m
主机重量
95t / 100t / 105t（根据配套转台核算）

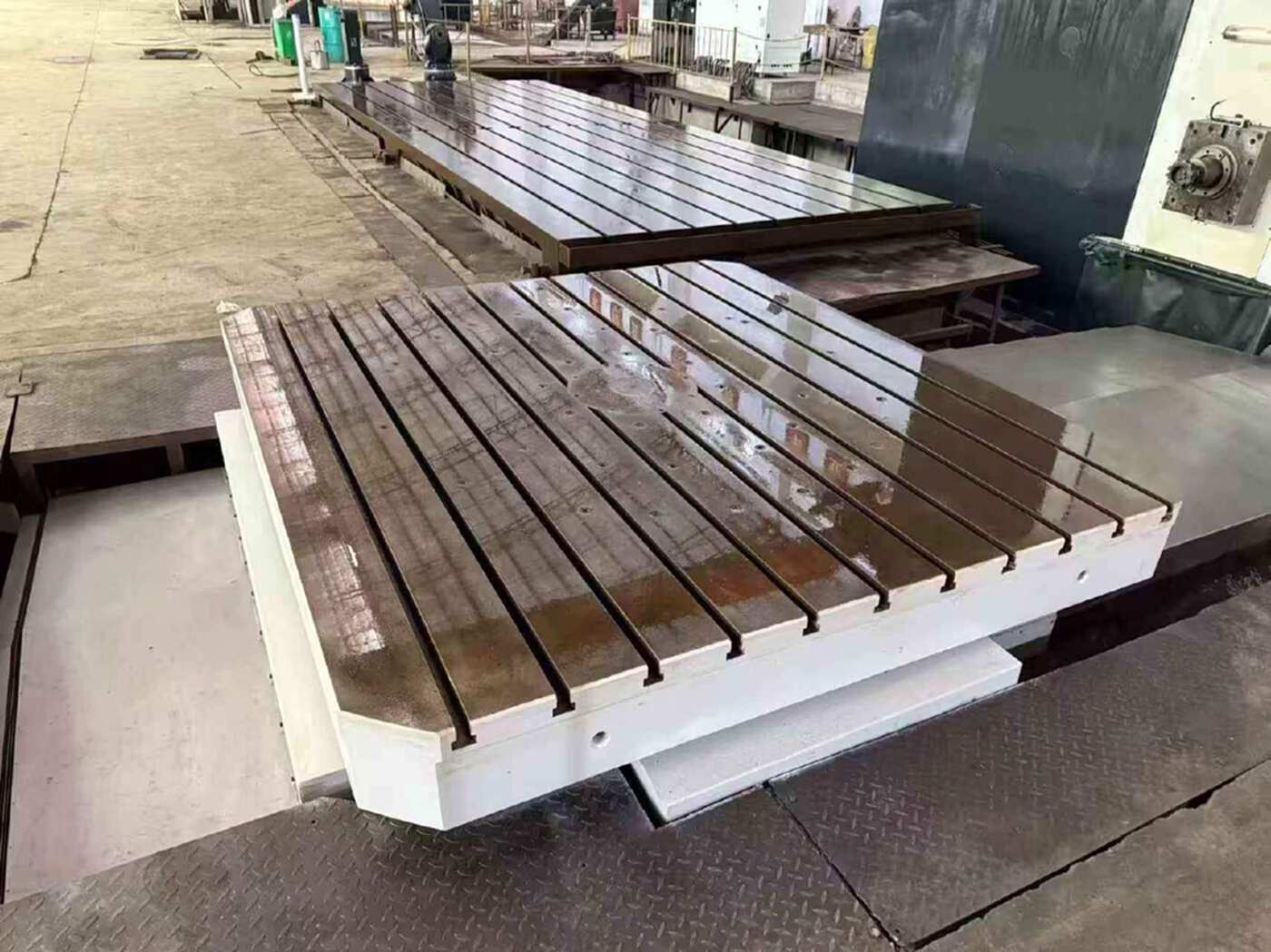

二、选配：数控平移转台 TK832400×2600（烟台）
• 工作台台面：2400×2600 mm
• T型槽：中心槽28H8；边缘槽28H11；槽间距200 mm
• 工作台最大承重：40000 Kg
• Z1轴纵向行程：2500 mm
Z1进给速度：1～5000 mm/min
Z1快移速度：6000 mm/min
• B轴工作台回转：任意360°
B轴环进进给速度：0.003～1 mm/min
B轴快移速度：1 mm/min
B轴最大夹紧扭矩：7000 N·m
• Z1、B轴电机扭矩：75 N·m
三、自动换刀装置 HC0450-060HC002-07（吉辅 60把刀库）
• 刀位数量：60把
• 刀链节距：130 mm
• 刀具最大直径（满刀）：Φ125 mm；临空状态 Φ250 mm
• 刀具最大长度：400 mm
• 刀具最大重量：25 Kg
• 平均刀重：12 Kg
• 刀具总重：720 Kg
• 刀具型式：MAS 403 BT-50；拉钉 MAS 403 P50T-1

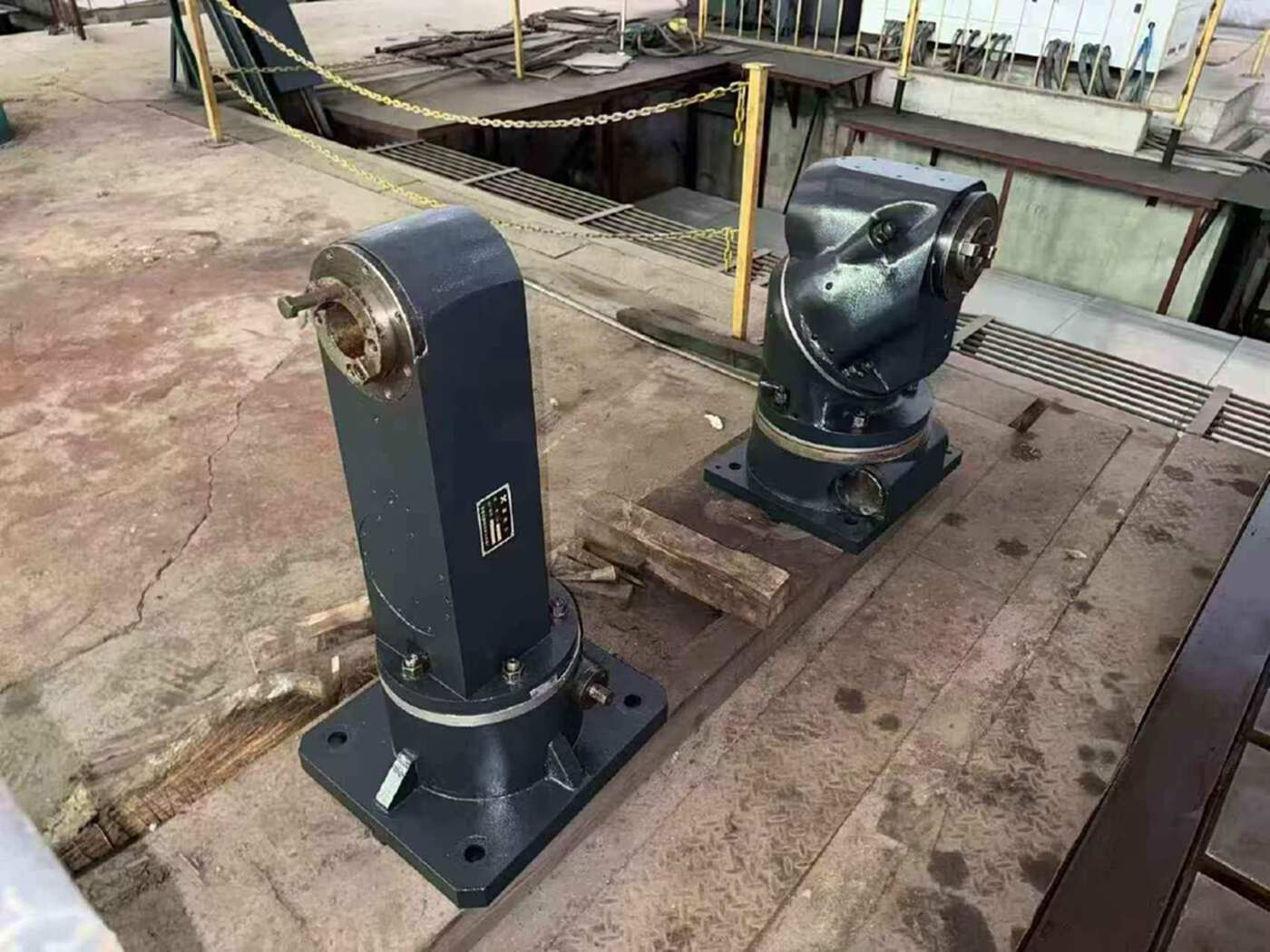

四、选配万能铣头
VAR-7（手动万能铣头）
• 刀柄接口：BT50
• 主轴最高转速：2000 rpm
• 主轴最大功率：65 kW
• 主轴最大扭矩：3500 N·m
A、C轴分度方式：手动；松拉刀方式：手动
共3个头：两个西班牙头🇪🇸
VAR-7（手动）万能铣头
VAR-7-L（手动加长万能铣头）
国产扁铣头型号：TX-835
