设备详情

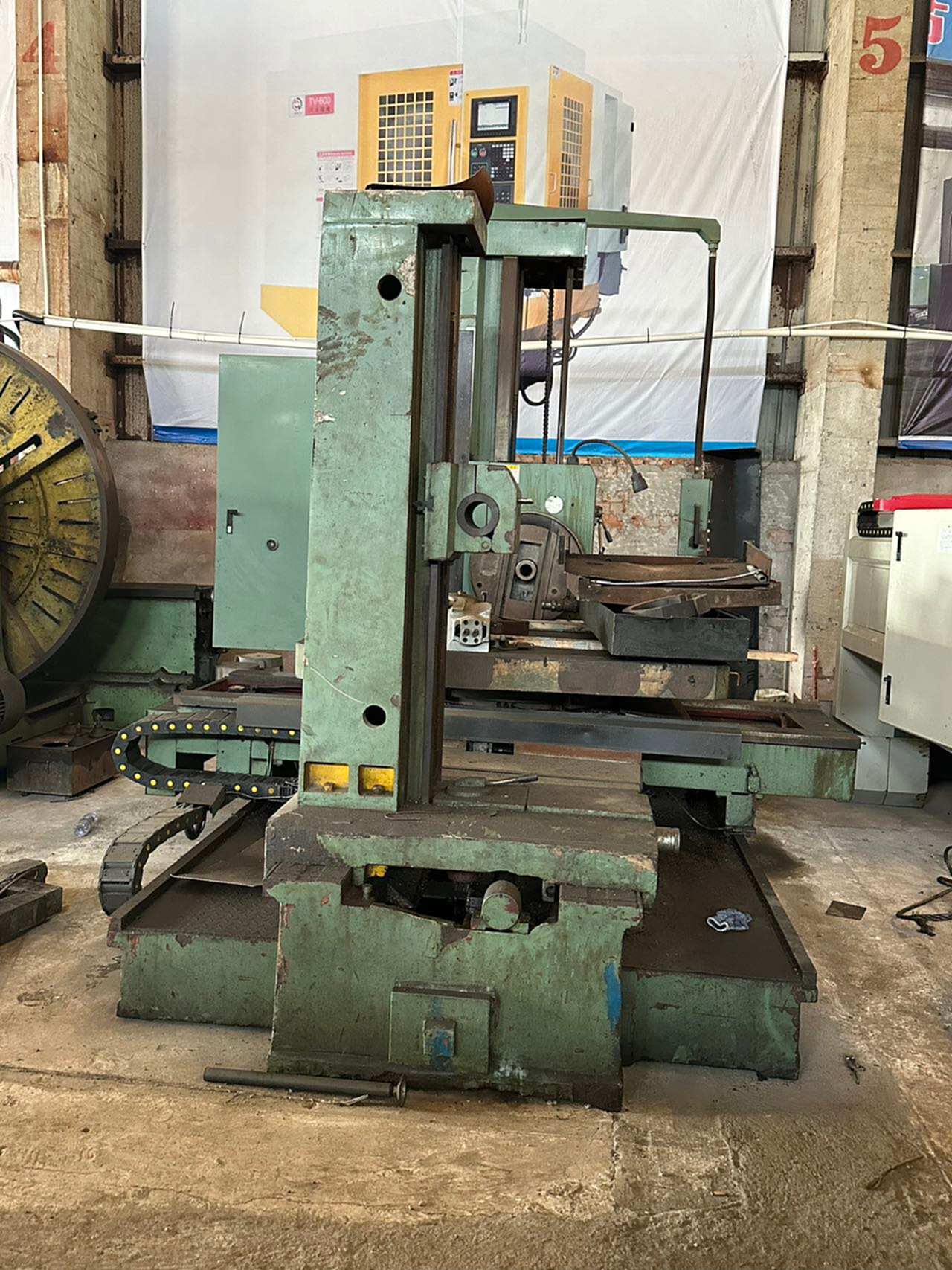

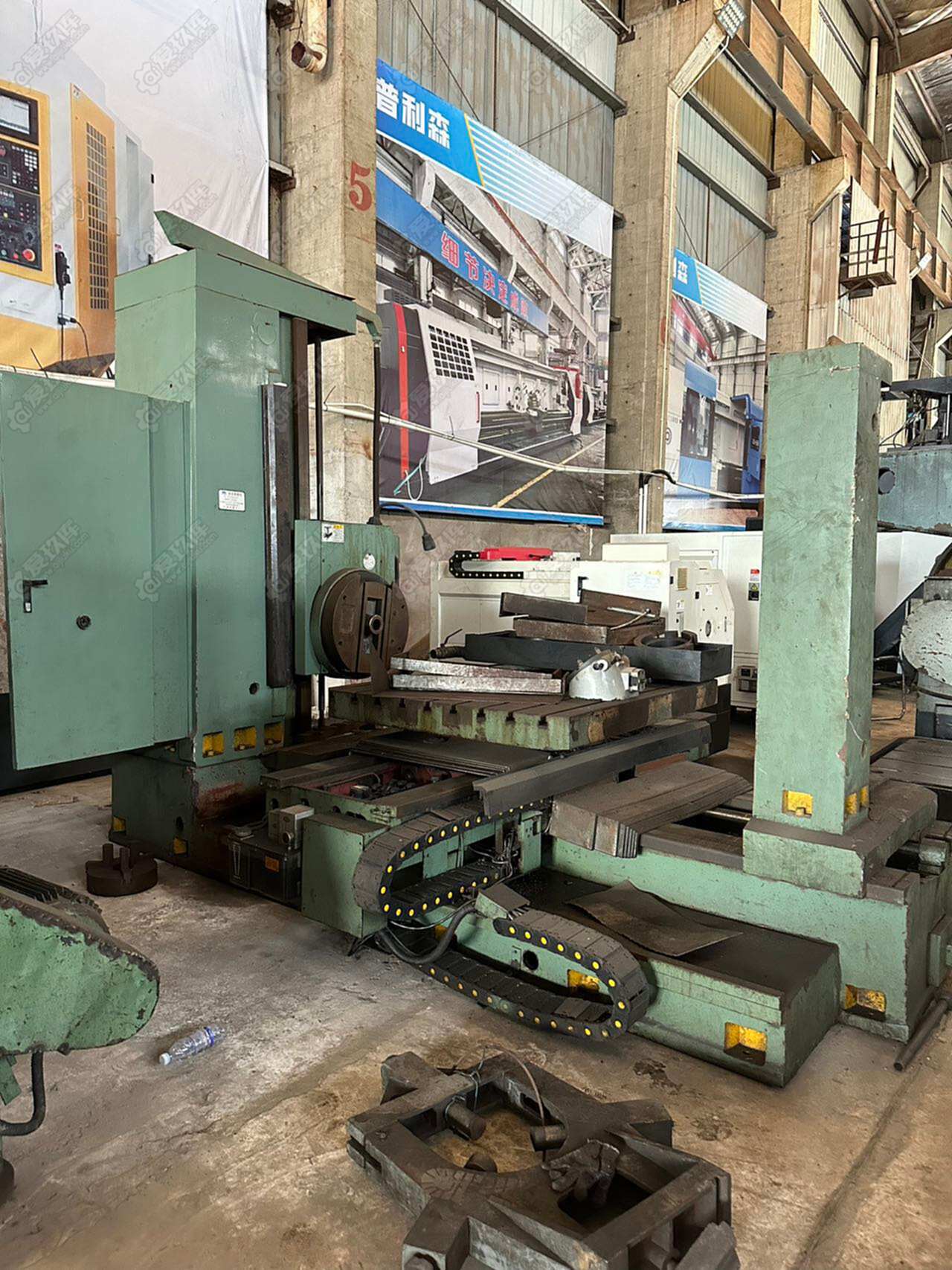

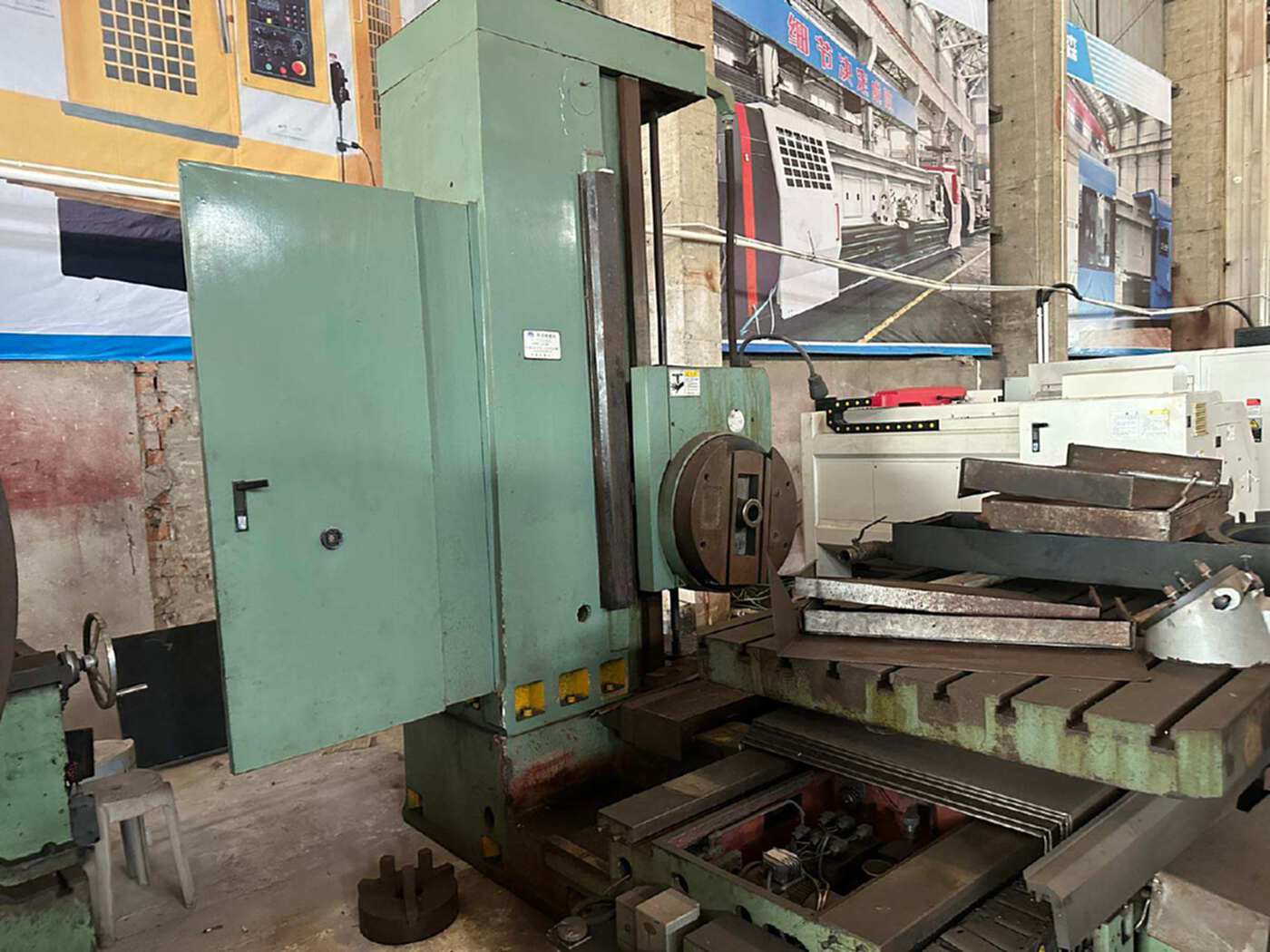

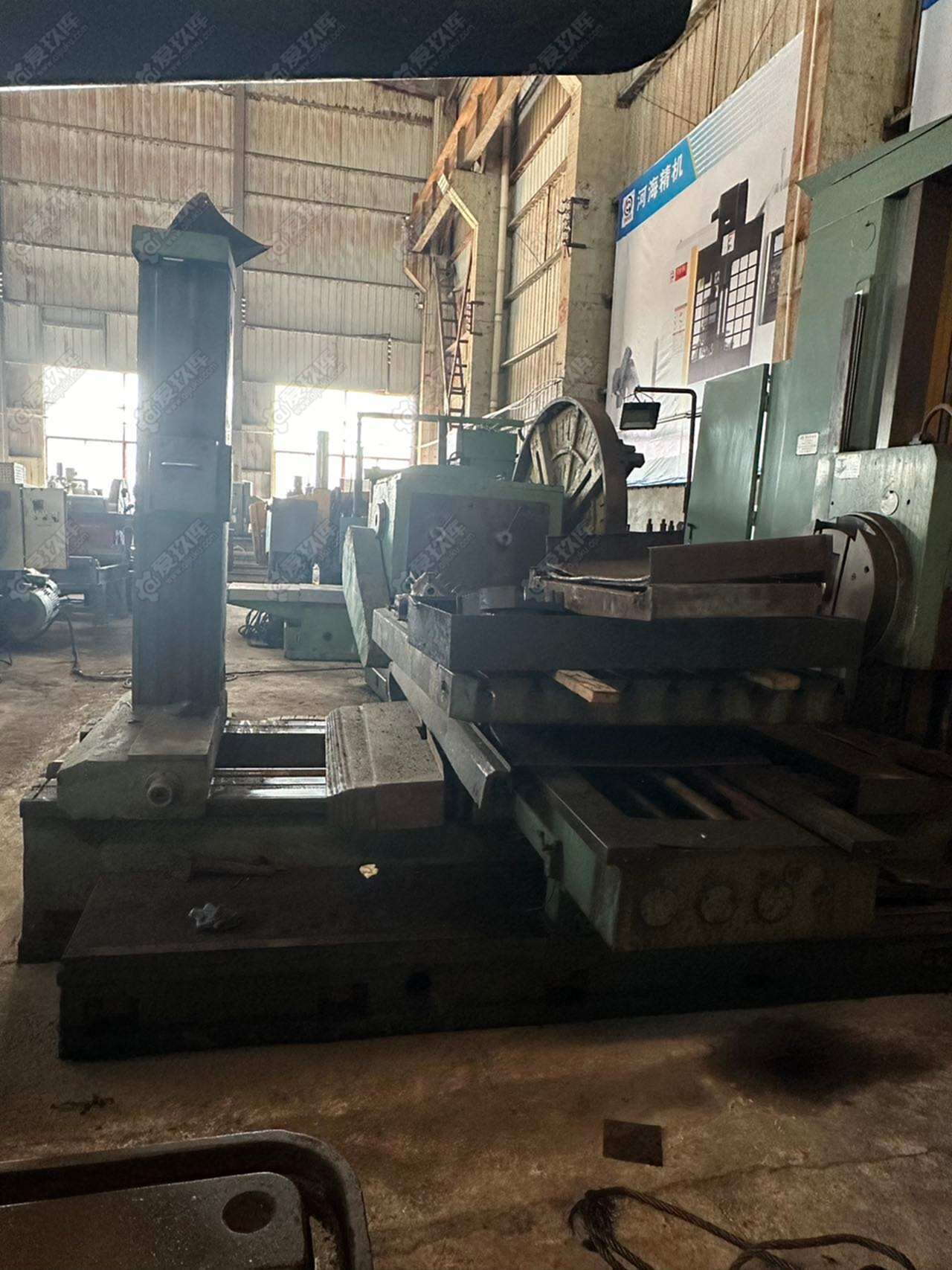

沈阳中捷 TPX6111B/3 卧式铣镗床

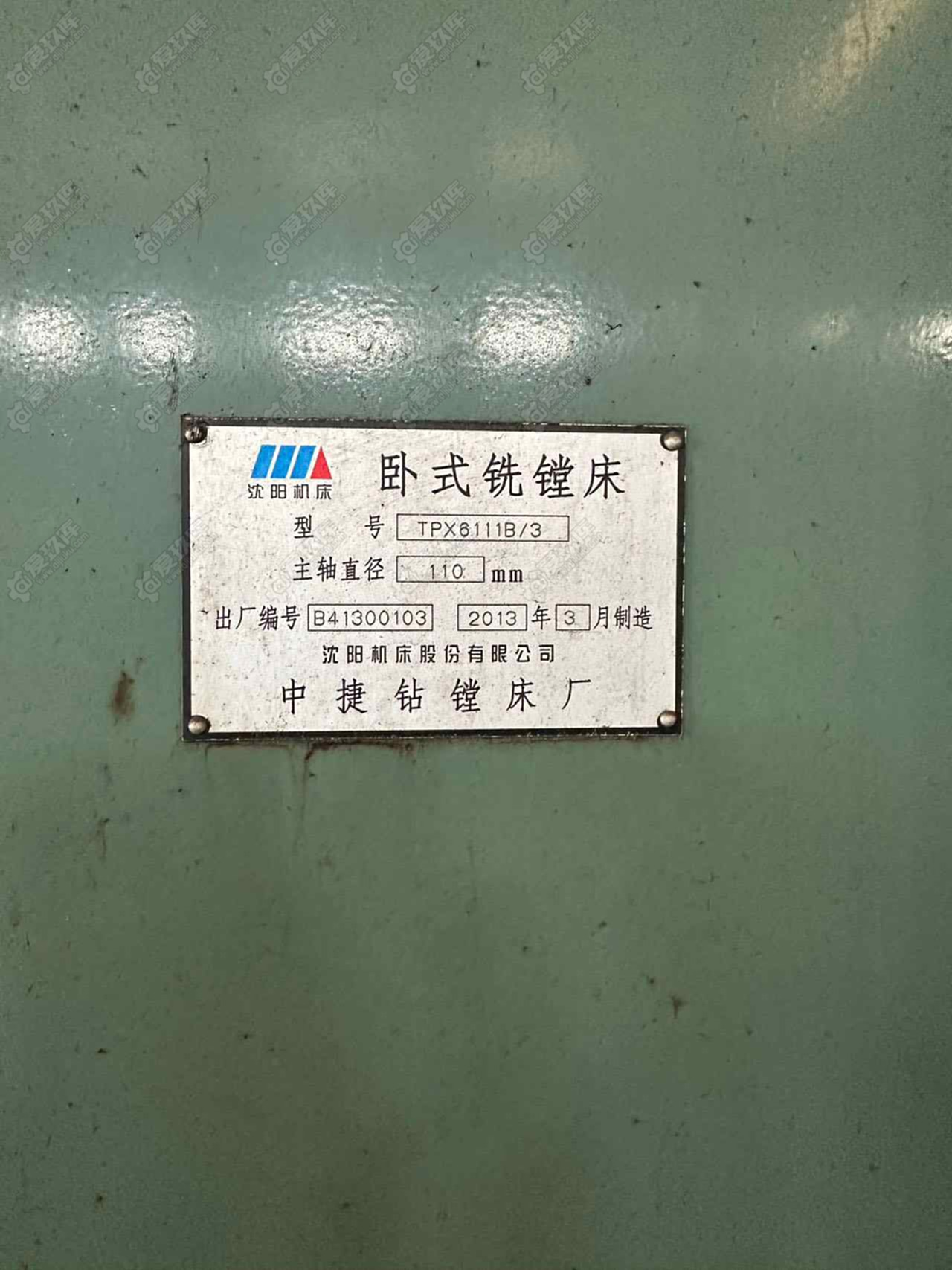

出厂日期：2013年3月

出厂编号：B41300103

镗轴直径：Φ110mm

设备类型：数显卧式铣镗床

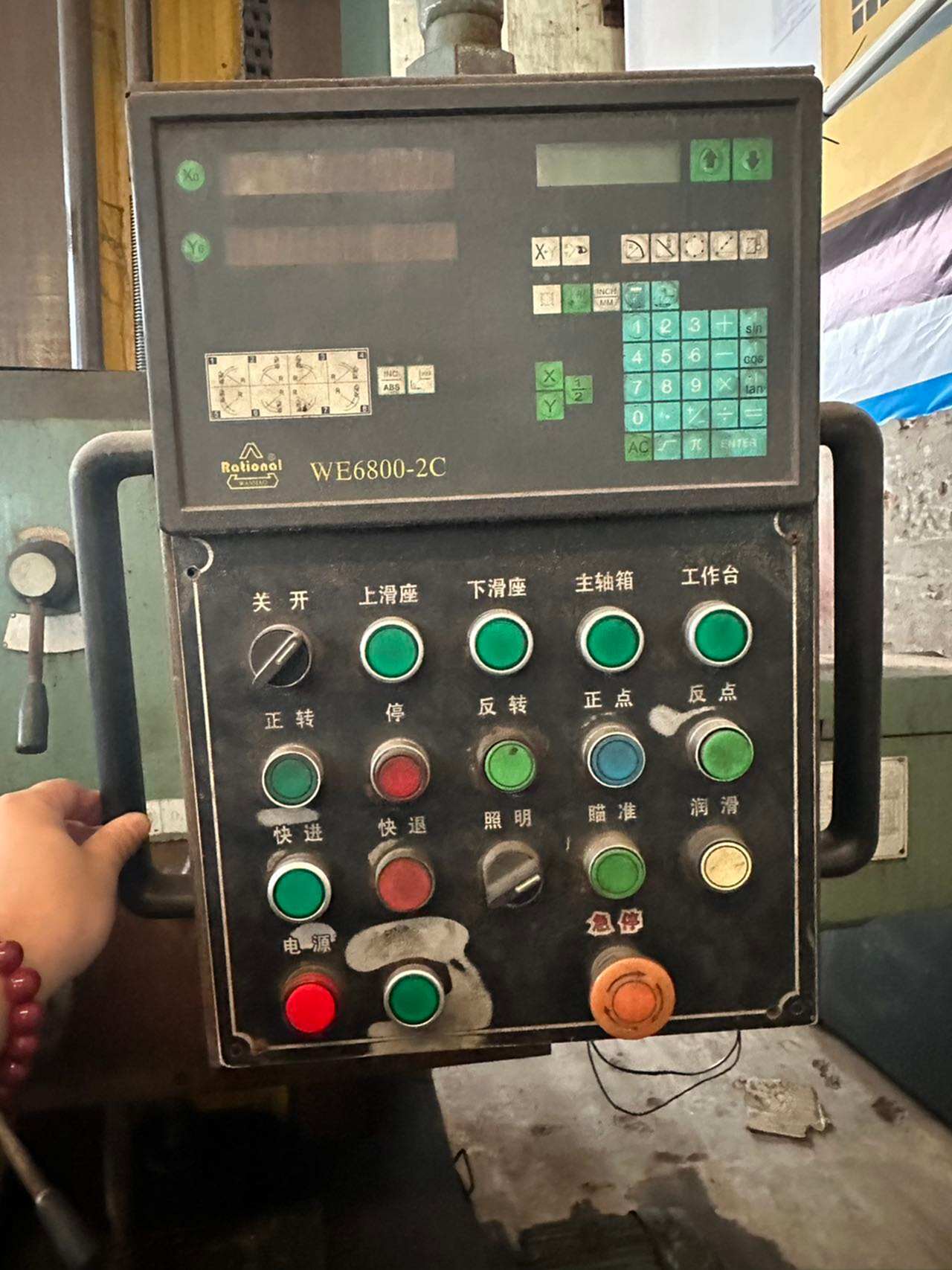

控制方式：点位直线控制

各轴行程

X轴（工作台纵向行程）：1000mm

Y轴（主轴箱体升降行程）：710mm

Z轴（镗轴伸缩行程）：300mm，标准最大刀具长度300mm

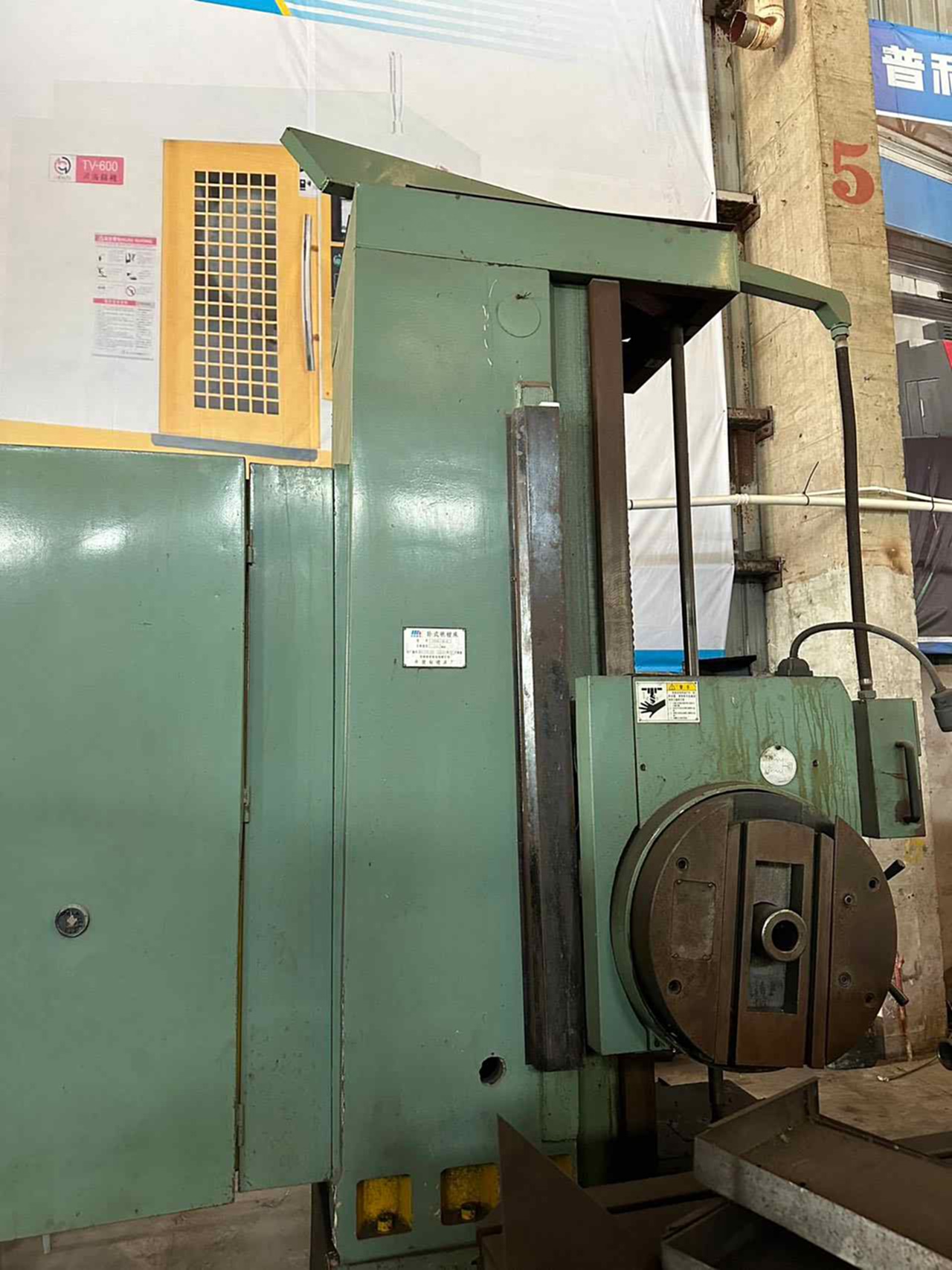

W轴（平旋盘滑块行程）：200mm

⚠️工作台无横向移动

工作台参数

工作台尺寸：1100×950mm

工作台台面离地高度：850mm

最大承重：2000kg

工作台支持360°回转分度

主轴参数

主轴内锥：莫氏6号

主轴转速：8～1000r/min，18级机械变速

主电机功率：7.5KW

进给系统

进给等级：18级

进给速度区间：2.5～1250mm/min

加工能力

最大镗孔直径：Φ240mm

平旋盘最大切削外径：Φ450mm

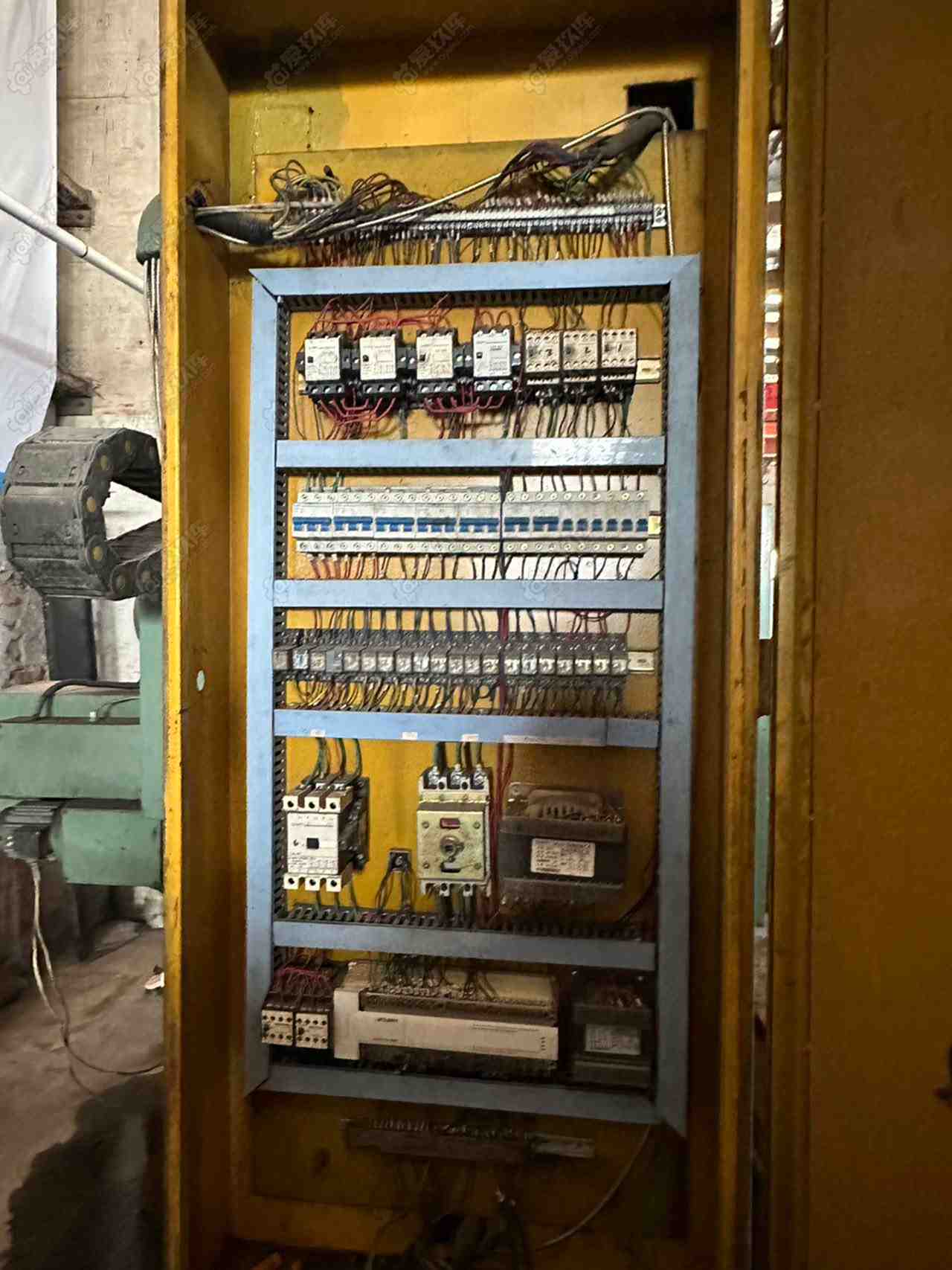

电气与气源

供电电源：三相380V 50Hz

工作气压：0.5～0.7MPa

外形、占地、重量

整机外形尺寸：4910×2454×2750mm

机床整机高度：2750mm

占地面积：4.91m × 2.45m

整机重量：约14.5吨

镗孔、铣削、钻孔、攻丝、平面切削、回转分度、锪孔

箱体、阀体、泵体、变速箱壳体、重型机械底座加工

铸铁、45#钢、合金钢、不锈钢
