设备详情

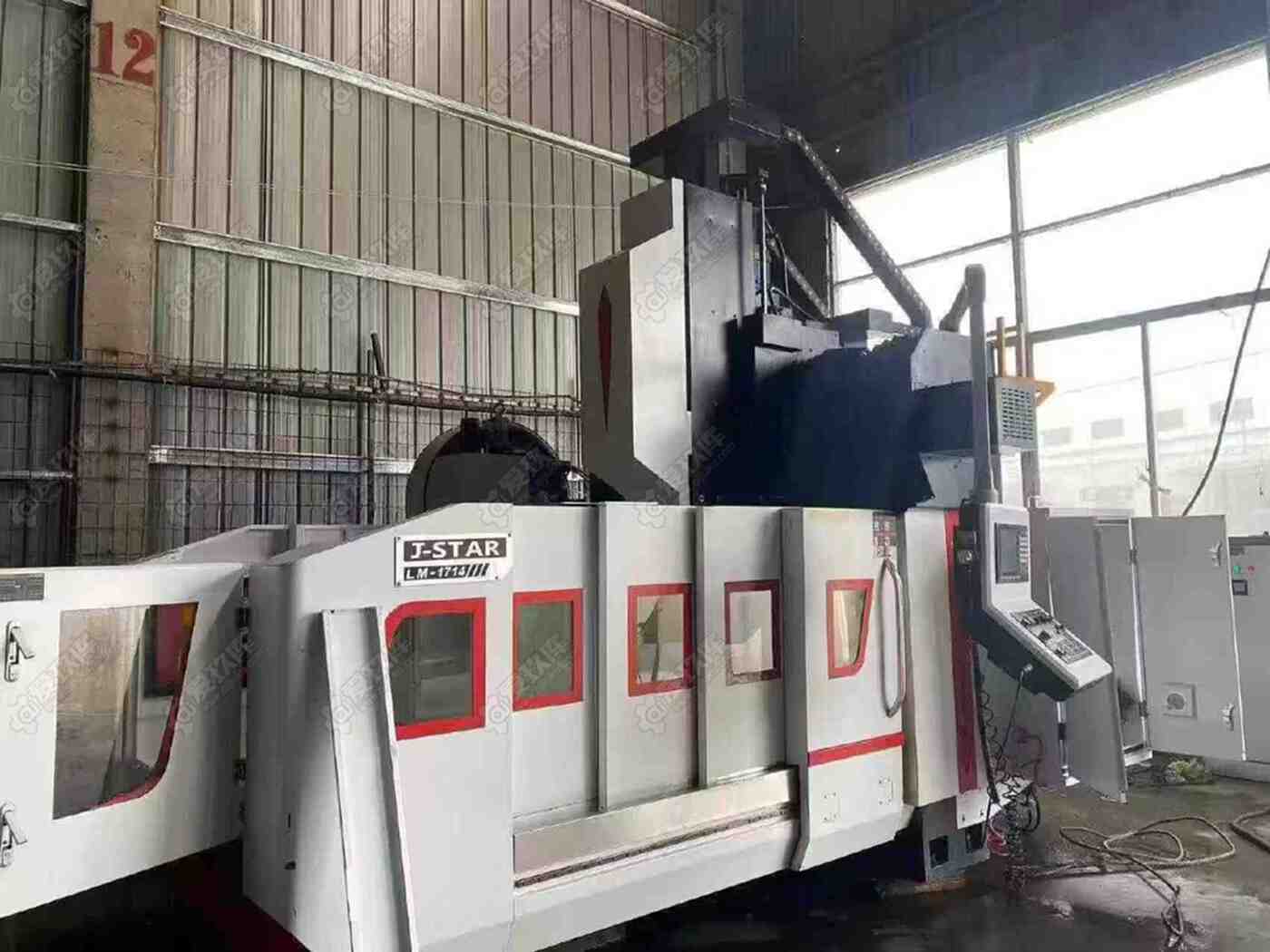

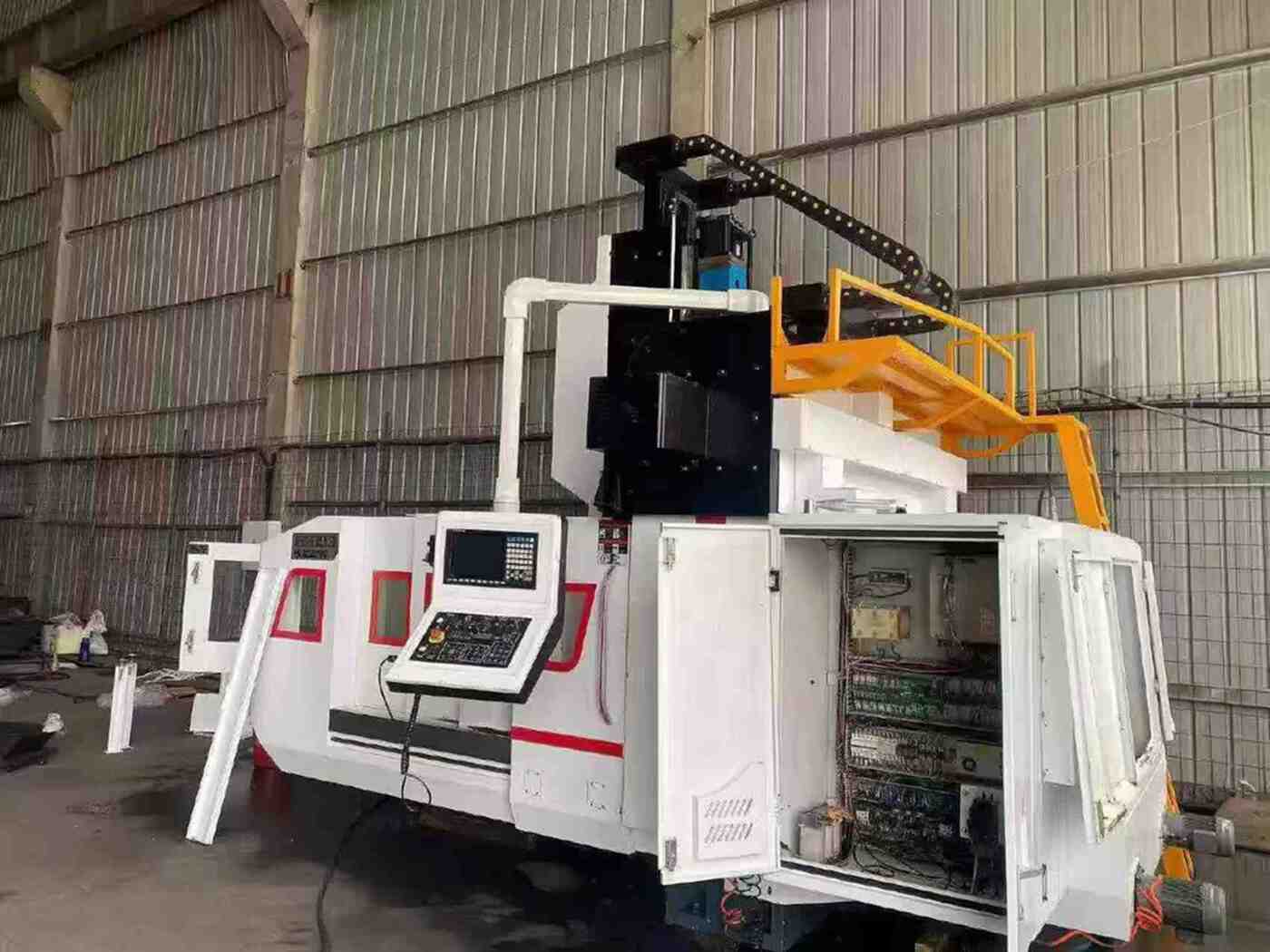

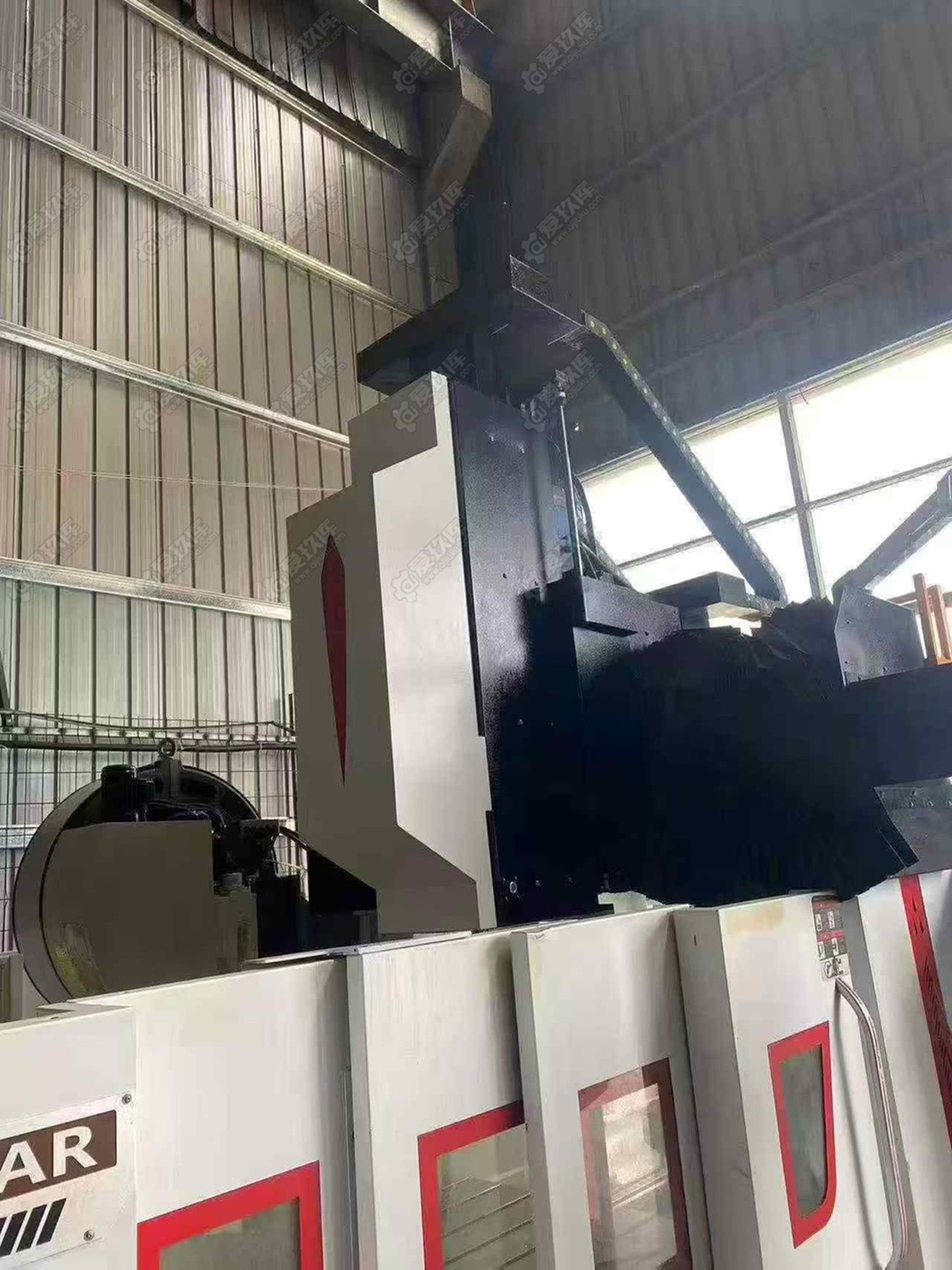

2024年晋星T-STAR 1714龙门加工中心 完整详细参数

一、设备基础信息

- 品牌：晋星 T-STAR

- 型号：1714 数控龙门加工中心

- 出厂年份：2024年（准新机、使用极少）

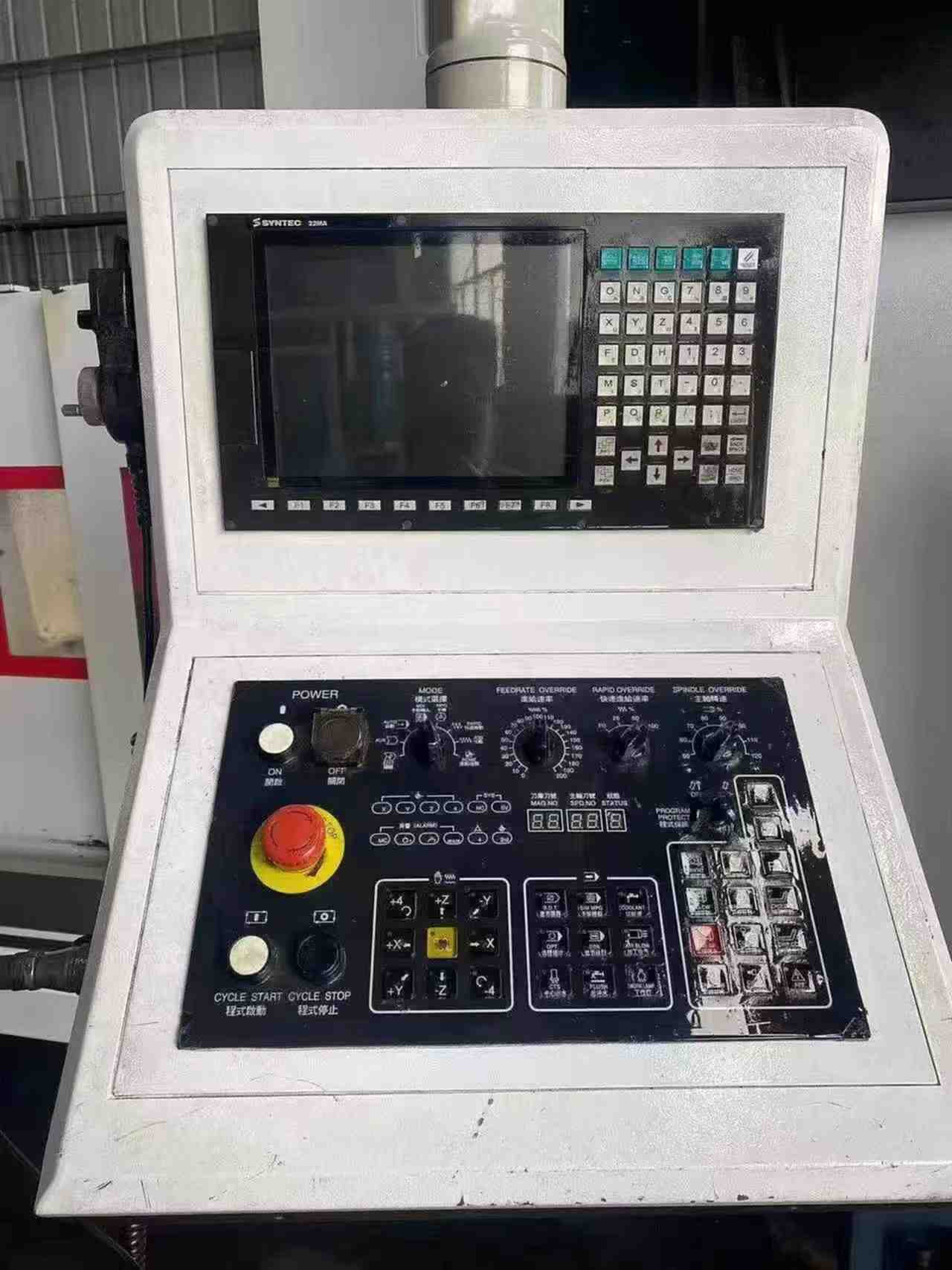

- 数控系统：发那科 0i-MF Plus 10.4寸大屏

- 整体结构：两线一硬（X/Z滚柱线轨、Y轴硬轨），整体箱型铸件，人工时效去应力，重切削刚性强

二、三轴行程 & 工作台参数

1. 三轴行程 X/Y/Z：1700 × 1400 × 800 mm

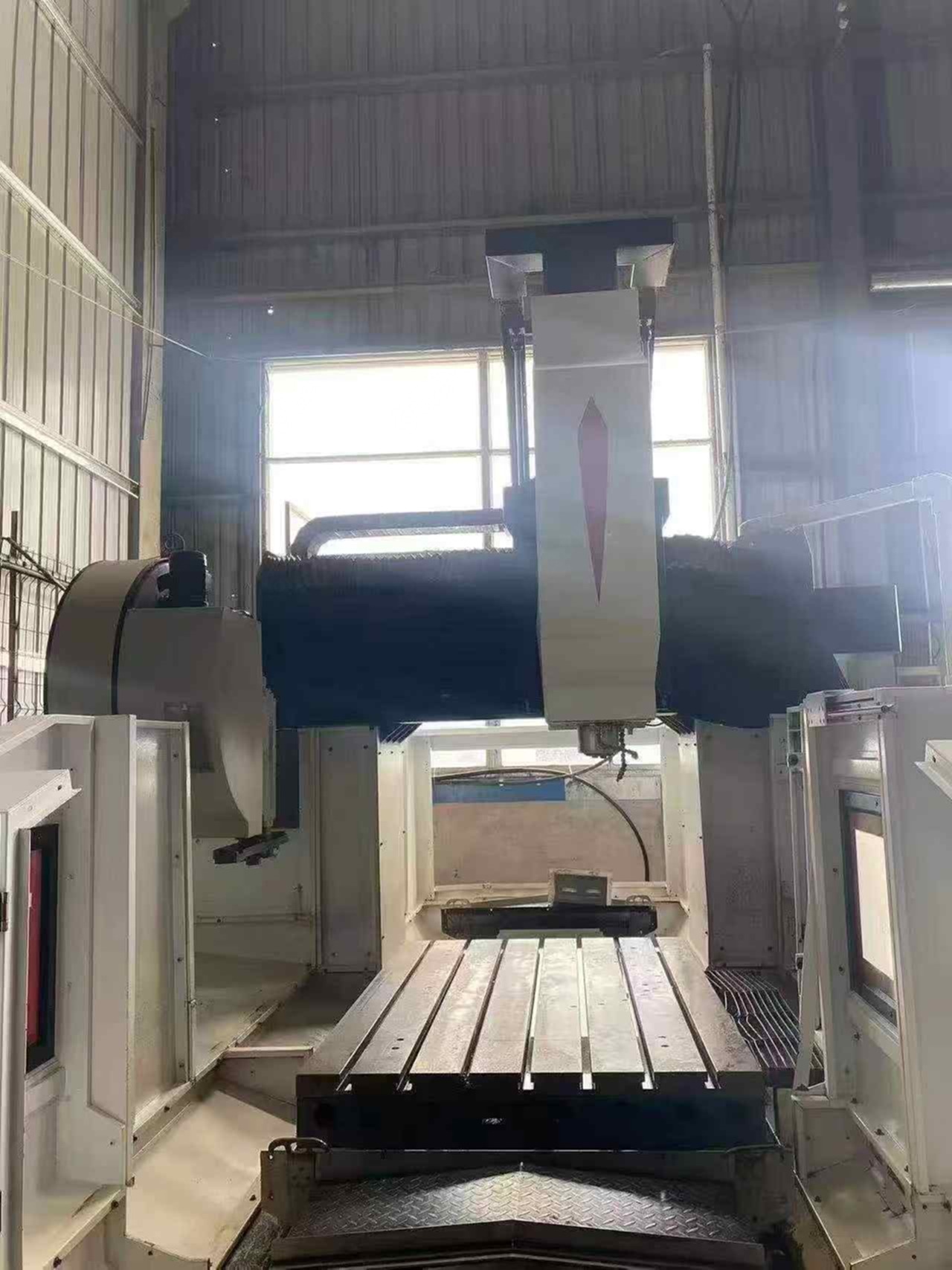

2. 工作台尺寸：1700 × 1200 mm

3. 工作台最大承重：4000kg（4吨）

4. T型槽：7条槽，槽宽22mm，槽距220mm，螺栓M16

5. 龙门内宽：1450mm

6. 门高（工作台至横梁下沿）：1150mm

7. 主轴端面距工作台：50~850mm

三、主轴核心配置（标配BT50）

1. 主轴锥度：BT50（φ190法兰）

2. 传动方式：齿轮箱重切削主轴

3. 主轴转速：6000rpm（可选8000转）

4. 主轴电机功率：15/18.5kW（恒扭矩大功率）

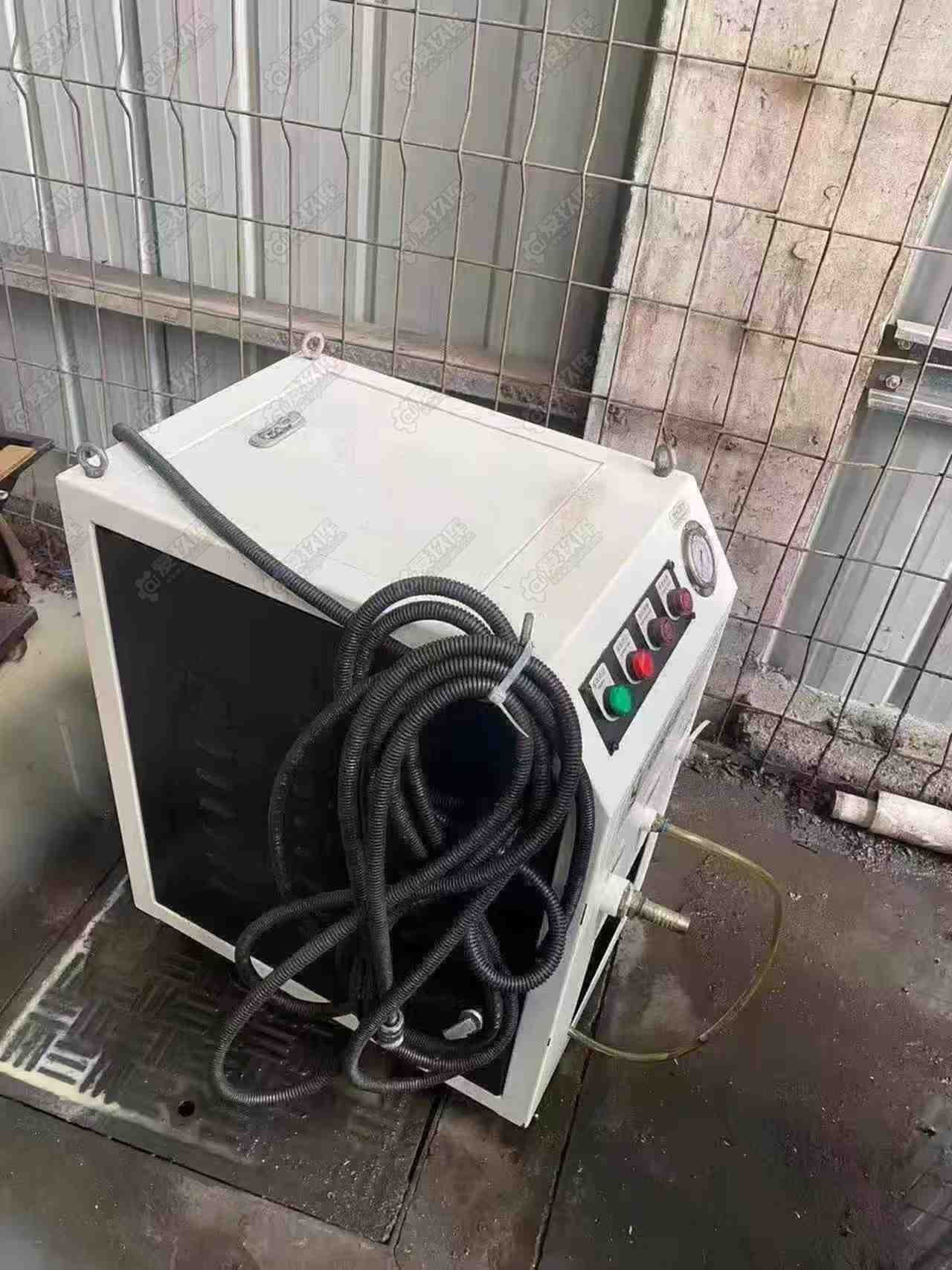

5. 冷却配置：独立油冷机恒温冷却

6. 高压中心出水：标配30bar主轴内冷，深孔/模具加工排屑顺畅

7. 主轴轴承：四组精密角接触轴承，重切削不易震刀

四、刀库系统（机械手刀臂式）

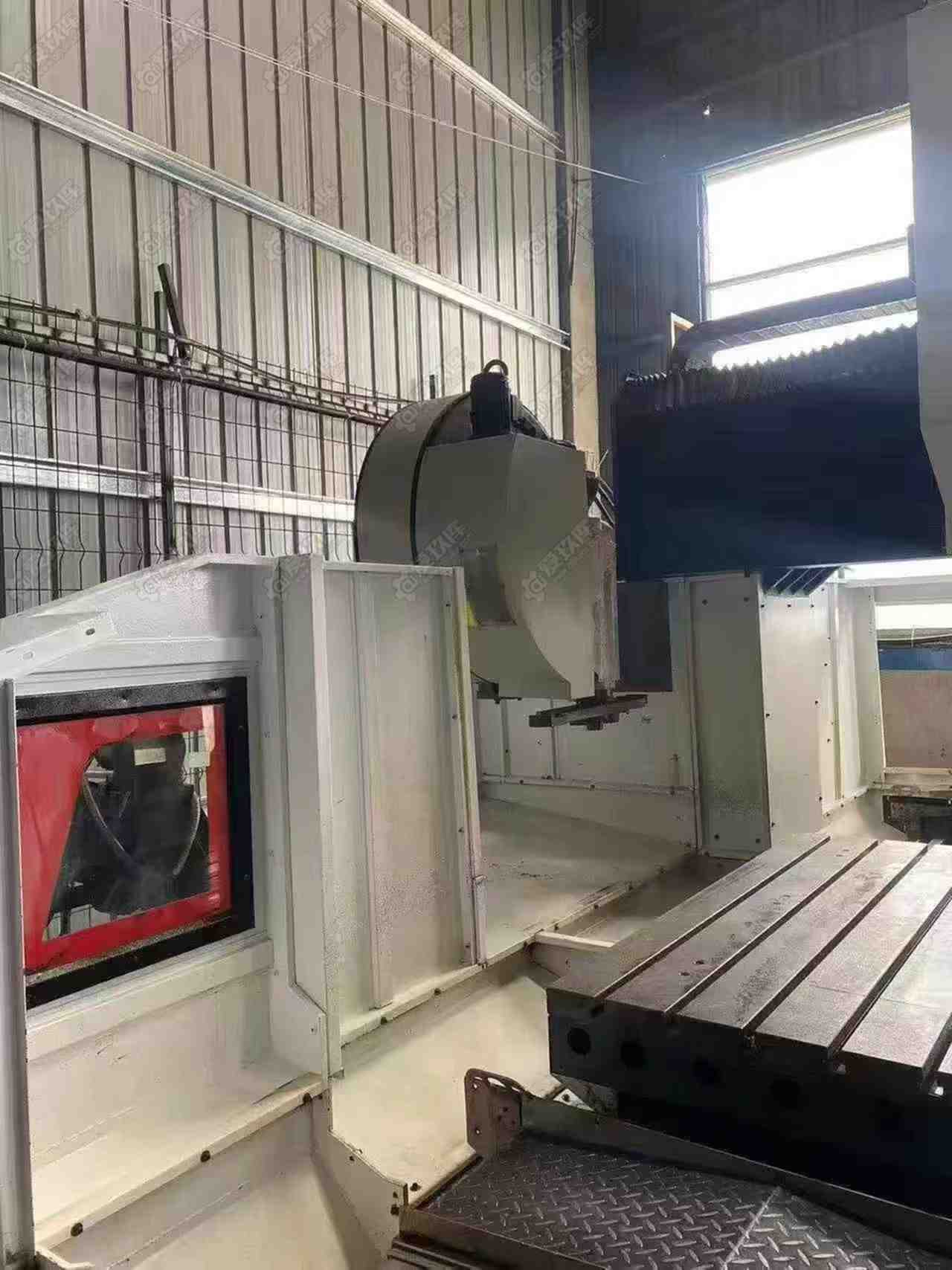

1. 刀库容量：24把圆盘机械手刀库

2. 换刀时间：2.8s（刀对刀）

3. 最大刀具直径：满刀φ100mm；邻位空刀φ160mm

4. 最大刀具长度：350mm

5. 单刀最大重量：15kg

6. 刀库驱动：伺服马达，换刀稳定无撞击

五、三轴进给与丝杆导轨

1. 快速移动速度

- X轴：12m/min

- Y轴：10m/min

- Z轴：8m/min

2. 切削进给速度：0~10m/min 三轴通用

3. 导轨配置

- X/Z轴：55规格滚柱线性导轨，高速低噪

- Y轴：宽幅硬轨，重载重切削刚性拉满

4. 滚珠丝杆：三轴φ50大直径精密丝杆，两端预拉消除热伸长

5. 三轴驱动：发那科伺服直联，无间隙传动

六、精度标准（出厂新机精度）

1. 定位精度：±0.006mm/300mm

2. 重复定位精度：±0.003mm

3. 台面平面度：0.02mm/全长

4. 主轴跳动：端面≤0.002mm

七、排屑、冷却与附属配置

1. 排屑：双螺旋内置排屑机+后置链式排屑器，铝屑/铁屑通用

2. 冷却系统

- 主轴独立油冷机

- 机床大水箱冲屑冷却

- 30kg高压主轴中心出水

3. 润滑：全自动容积式稀油润滑系统，定时供油

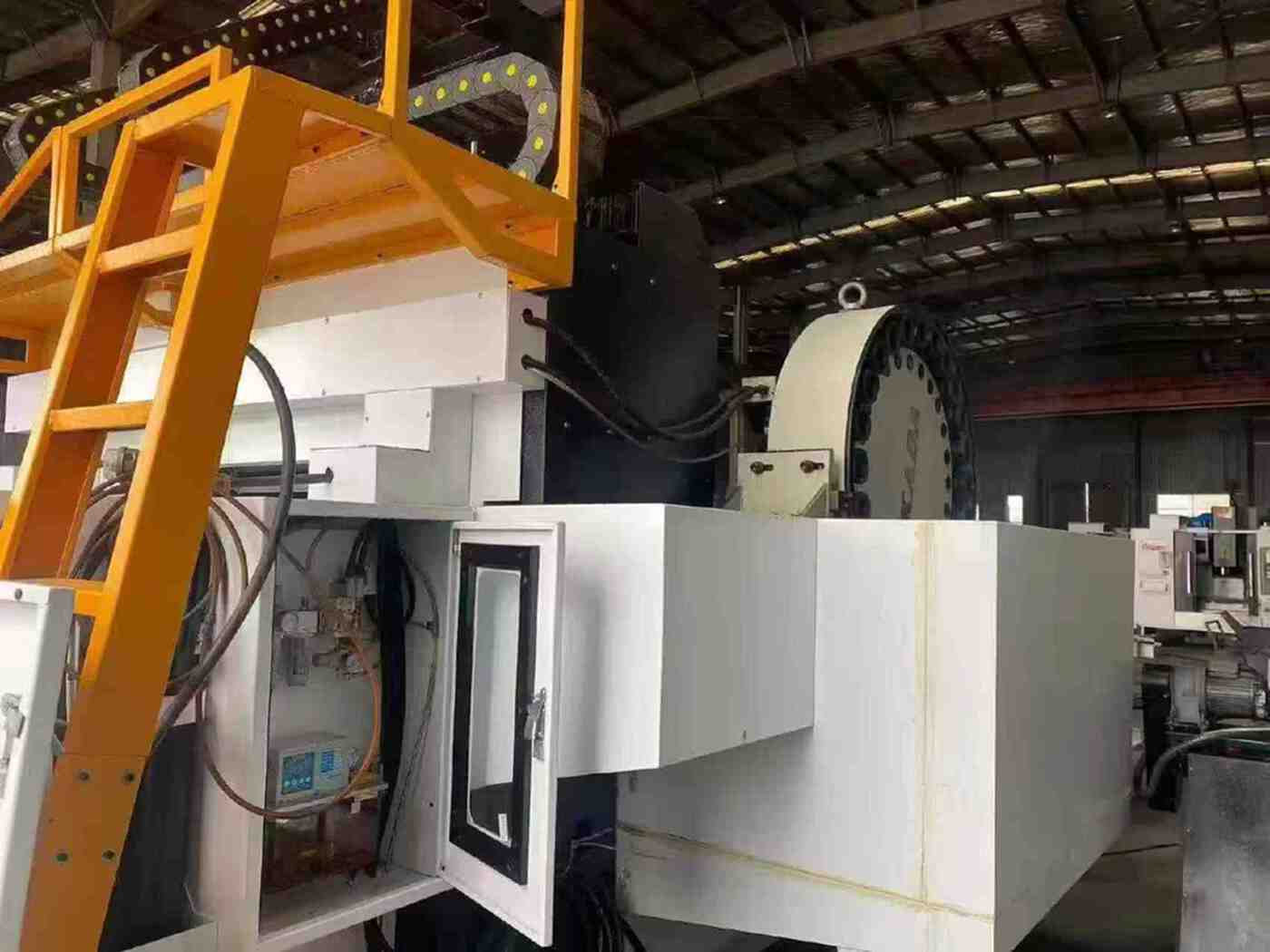

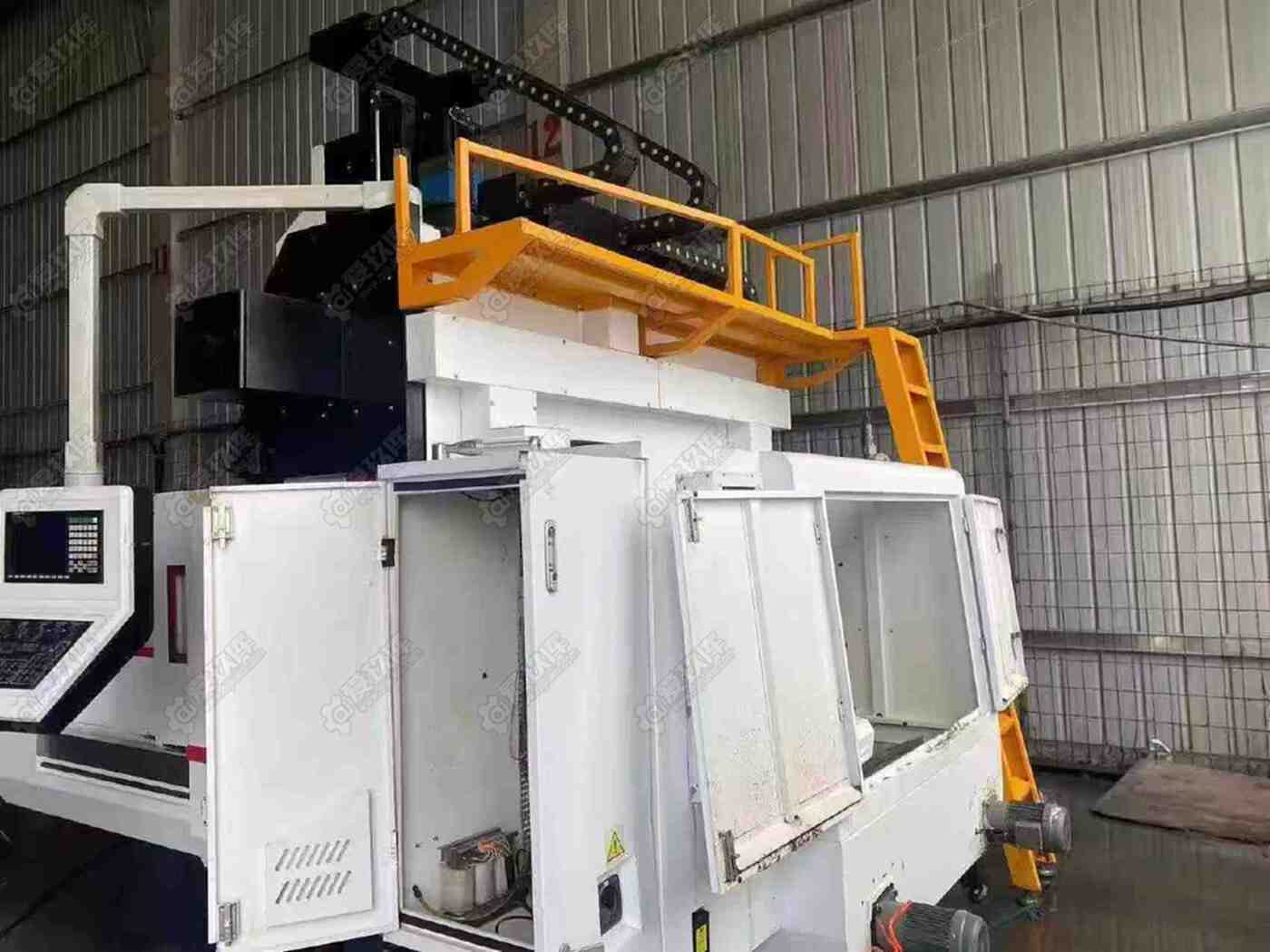

4. 防护：全封闭钣金，双侧移门，顶部检修平台+安全扶梯

5. 选配标配：工作灯、三色警示灯、刀具吹气、液压夹具接口

八、整机尺寸与电气

1. 整机外形尺寸（长×宽×高）：4200×3200×3600mm

2. 机床总重量：14.6吨

3. 电源规格：380V/50Hz，总功率32KW

4. 气源需求：0.6~0.8MPa业压缩空气

九、适用加工场景

- 大型塑胶模具、压铸模具、汽车底盘模具

- 自动化机架、焊接治具、重型机械结构件

- 45#钢、模具钢、铝合金重载开粗+精修一体加工
